|
一.試片要求
國(guó)標(biāo)LY12CZ硬鋁（YB607-66）試片，試片厚度為2.0毫米，搭接長(zhǎng)度為10毫米，長(zhǎng)50毫米，正中間孔6毫米。
每次試驗(yàn)采用5個(gè)試樣，以不少于三個(gè)試樣的算術(shù)平均值作為試驗(yàn)結(jié)果，取三位有效數(shù)字，每一試驗(yàn)結(jié)果與平均值的偏差不應(yīng)大于15%。
膠接試片的表面應(yīng)平整，每對(duì)接合面應(yīng)貼合密實(shí)，且不漏光。

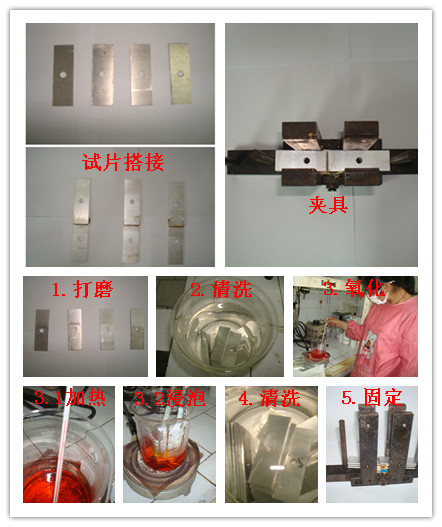

1.用NO1（100號(hào)）氧化鋁砂布將膠接面打磨，注意試片膠接面邊緣切勿磨成圓角
2.用丙酮除去灰塵、油污、晾干 15min。
3.將試片置于氧化液中進(jìn)行氧化。（氧氣液有專用配比）
氧化液加熱到60~65℃，相對(duì)濕度55-75%條件下放入試片15min。
4.取出氧化好的試片，用沾 有丙酮的脫脂棉球?qū)⒃嚻z接表面擦凈、涼干15min（也可放入烘箱中烤干）。
5.將按比例調(diào)好的膠粘劑試樣用玻璃棒均勻地涂布在膠接表面上，其涂膠厚度控制在0.2mm左右，迭合時(shí)彼此間上輕輕擠壓，以便消除膠層中的氣泡。放入杠桿式加壓夾具用0.05-0.15MPa的壓力壓緊。加壓時(shí)應(yīng)注意，以孩試片傾斜，試片搭接長(zhǎng)度為10mm。每對(duì)試片間好用聚酯薄片與紙片隔開，以孩彼此粘結(jié)。按下述規(guī)范固化：
23±2℃下24h或100℃±1℃下30min。
在23±2℃下固化的試樣在到時(shí)間后卸壓，應(yīng)立即進(jìn)行強(qiáng)度測(cè)試高溫固化的試樣，當(dāng)溫度達(dá)到規(guī)定溫度開始計(jì)時(shí)，達(dá)規(guī)定的固化時(shí)間后，切斷電源，待夾具隨爐冷卻到室溫后卸壓。試樣剪切強(qiáng)度測(cè)試則在卸壓16h后進(jìn)行。
測(cè)試： 試樣的拉伸剪切強(qiáng)度按GB712-86規(guī)定進(jìn)行。其試驗(yàn)結(jié)果按下式計(jì)算：
σ=P/F
式中：σ——拉力剪切強(qiáng)度，MPa
P——破壞負(fù)荷，N;
F——試樣的膠接面積，mm2
每次試驗(yàn)采用5個(gè)試樣，以不少于三個(gè)試樣的算術(shù)平均值作為試驗(yàn)結(jié)果，取三位有效數(shù)字，每一試驗(yàn)結(jié)果與平均值的偏差不應(yīng)大于15%。
以上步驟如果您還有不理解或其它問題，可拔打4000-4088-40免費(fèi)咨詢電話 |
