|
|
| 您現在的位置：世林膠業首頁 - 資訊大全 - 不同目數的砂布打磨金屬試片對膠粘劑的影響 |
| |
不同目數的砂布打磨金屬試片對膠粘劑的影響 |
|
| |
來源：世林膠業 發布時間：2021/1/15 9:55:13 瀏覽量： |
|
| |
|
|
| |
|
|
| |
用不同目數的砂布或砂紙對我們試驗中常用的鋁合金試片進行打磨，用同一種膠粘劑對這些打磨后的試片進行膠接，并在同樣實驗室溫度、濕度和同樣夾具加壓下做這個實驗。評價打磨粗細程度對膠接強度的影響。
既然要做這個測試，我們還要厘清砂紙的目是什么意思？

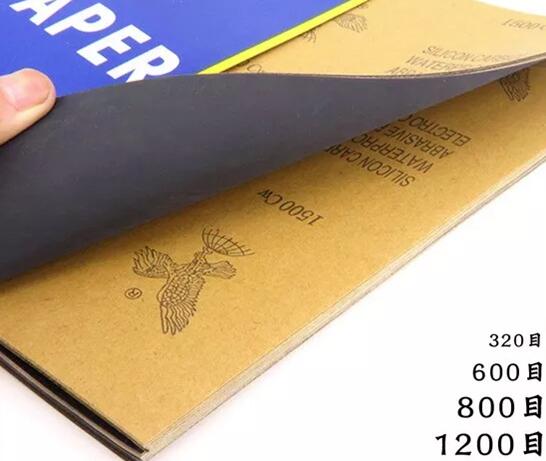

在砂紙或磨盤的編號中，經常用“#”或“目”來表示粒度，如400#砂紙，其實就是400粒度的意思，目的定義：每平方英寸面積上的顆粒數，400目就是指每平方英寸面積上有400個顆粒！依次類推，也就是單位面積顆粒越多，顆粒就越細膩，打磨出來的表面也就越細膩平整。

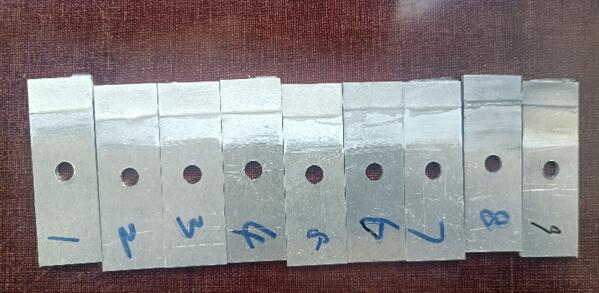

我們選取的砂布目數為：60、120、180、320、600、800、1200、1500、2000。我們分別按1-9給這個試片進行排序。1代表60目，2代表120目...，我們能從打磨痕跡看出，號數越大的，打磨越細膩，1500和2000目砂紙打磨的硬鋁試片基本能呈現出鏡面光澤。（下面的圖片拍攝可能是反光問題，不能看出差異，實物實際是很能看出來區別的，不信你試試，哈哈）
試片打磨之后，應該是要將試片進行鉻酸陽極化或磷酸陽極化處理的，這對提高粘接強度有幫助，而本次試驗我們這里為了排除陽極化對試片的影響，直接丙酮除油除塵。涂膠、上膠接專用夾具....
等待膠粘劑固化.....這款膠需要23±2℃固化24小時
這個實驗能不能和上周那篇膠粘劑與表面粗糙度的關系能形成一定的驗證關系呢？

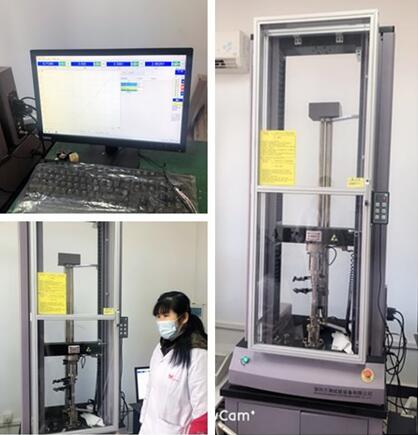

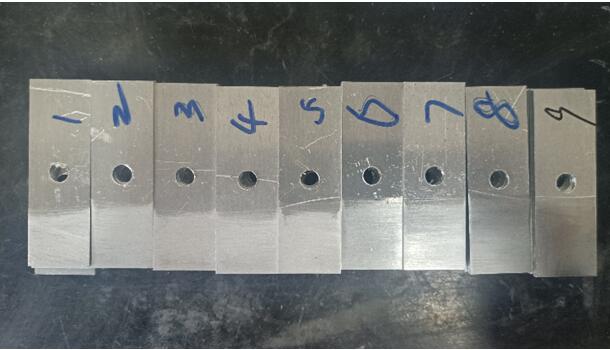

試片通過電子萬能試驗機做拉剪試驗后，形成的膠接面破壞情況來看，總體來講膠接面破壞大多是混合破壞形式，這種形式還是比較理想的。
不同目數砂紙打磨試片的剪切強度具體數據如下,MPa
通過這個數據，我們能比較直觀得出這樣的結論：砂布目數為60-120時打磨出來的試片，膠接強度更高。隨著砂布目數的提高，當砂布選用1200及以上目數時，打磨出來的金屬表面十分細膩，強度也開始下降明顯。這些現象基本可以和之前的表面粗糙度形成一定的關聯。
當然我們世林這邊選用的這款膠粘劑是一款牌號為XY304的雙組分強力環氧膠，這種膠對材料的浸潤性較好，粘接力本來就很強，對于陽極氧化、機械打磨還是簡單除油的基材表面膠接適應性較強。正因為這個原因所以這次對比試驗我們選用了這款產品，得出的結論還是有一定說服力的。
所以，作為膠粘劑的使用者或者選用設計者需要考慮到不同粗糙度對膠粘劑本身強度的影響，最基礎的就是從加工設計方面就要著手，如果已經零件已經加工，那么我們要考慮的就是通過什么表面處理辦法能使強度有所提升。
|
|
|
|
