本產(chǎn)品符合國標(biāo)、行標(biāo)要求，執(zhí)行標(biāo)準(zhǔn)：Q/SL03-2003，有需要的請聯(lián)系客服
1 性 能
1 外觀 A組份為黑色粘稠液體，B組份為棕黑色液體 固化物：為黑色有鏡面光堅(jiān)硬的固體。
2 活性期 A∶B=4∶1（重量比），23±2℃, ＞2h 表干時(shí)間≤6h
3 剪切強(qiáng)度45# 鋼吹砂, 23±2℃×24h固化 ≥10MPa
4 擊穿強(qiáng)度KV/m ＞15
5 邵氏硬度D 100℃×30min 85±5
6體積電阻系數(shù)，Ω·cm ＞1.0×1013
2包裝、貯存及運(yùn)輸
1 本品采用鐵桶包裝配套供應(yīng)，100公斤一組。
2 它應(yīng)貯存在陰涼、干燥、通風(fēng)處，在原裝未開封的容器中，自生產(chǎn)日期起其貯存期為二年。
3 該膠為無溶劑膠，按非危險(xiǎn)品貯存和運(yùn)輸。
3注意
應(yīng)盡量避免膠玷污皮膚，若有則可用沾有酒精的衛(wèi)生紙擦拭，再用熱水和肥皂洗凈。

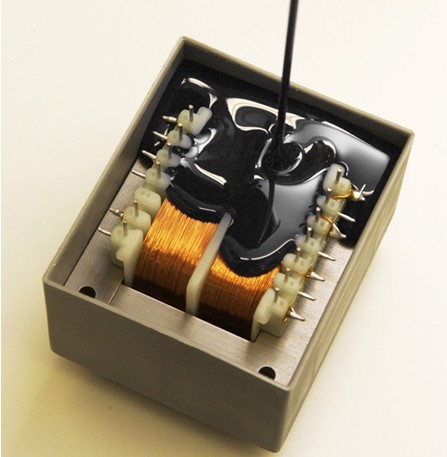

電器灌封膠是以環(huán)氧樹脂為基，改性胺類固化劑與高性能填料等組份組成，它是室溫固化無溶劑雙組份電器灌封膠。具有耐溫、耐熱、耐振動、耐介質(zhì)的作用,并有好的絕緣性能，對電磁芯，線圈等沒有腐蝕。其工作溫度從-40℃~+100℃，短時(shí)可達(dá)+150℃。
用法
1 需灌封的電子元件應(yīng)潔凈、干燥、無油。
2 將A、B兩組份按重量比4∶1稱量混合均勻后即可澆注，要求高的產(chǎn)品可在真空除氣后澆注。
A、B兩組份放置長時(shí)間后會有沉底、分層的現(xiàn)象，使用前應(yīng)加熱并將其攪勻后再混合使用。
3 應(yīng)采用下列固化條件固化：23±2℃×24h,或 60℃～80℃×2～4h或100℃×30min。
4 多余的膠可以用溶劑擦除。在23±2℃×24h后，可以進(jìn)入下工序或進(jìn)行相關(guān)的試驗(yàn)。
