本品為透明的雙組份膠粘劑。以環(huán)氧樹(shù)脂為基體，改性胺為固化劑組成的。本品有以下特性：1.固化速度較快；2.填隙能力強(qiáng)；3.無(wú)色透明、光澤度較好、硬度高；4.膠接層的尺寸穩(wěn)定性良好，收縮率低；5.操作方便； 6.耐磨、耐老化；7.有良好的耐候性、耐稀酸、耐稀堿、耐水。

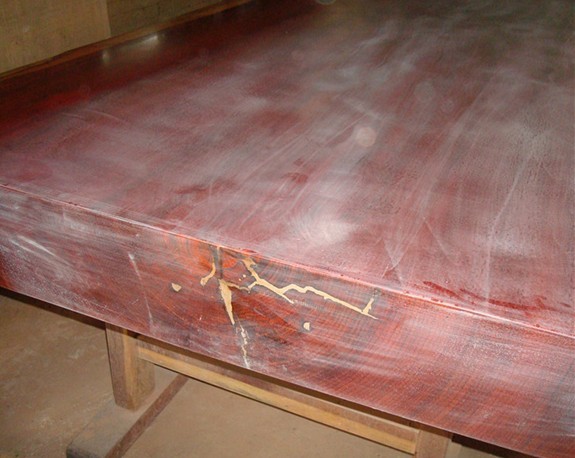

可用于工藝品、石材、木材、陶瓷等的裂縫的修補(bǔ)和灌縫，對(duì)材料有補(bǔ)強(qiáng)的作用，可修復(fù)較大的缺陷。由于顏色透明耐黃變性能好，也可以用在淺色工藝品的膠接以及水晶滴膠等。



3.1 表面處理；除去裂縫表面的油污、灰塵和其它的污物及雜質(zhì)，并進(jìn)行干燥；

3.2 配膠：將膠按重量比2∶1的比例混合均勻，再緩慢注入裂縫中，對(duì)于大面積裂紋和吸收能力強(qiáng)的表面，每隔幾分鐘應(yīng)填縫一次，反復(fù)操作3-4次，若能采用真空注入效果更好。靜置，等其完全固化后在進(jìn)行打磨，也可使被膠預(yù)熱50-60℃后，再上膠、烘烤，這可以加快膠的固化，增加滲透性，縮短施工時(shí)間；

3.3 如果板材較厚可采取真空加壓滲膠的辦法，可幫助板材很好的吸收膠液。

3.4 對(duì)于較大的裂縫和空洞可在膠液中加入適量的石粉、木粉等再進(jìn)行填補(bǔ)，可增強(qiáng)結(jié)構(gòu)強(qiáng)度，降低固化收縮率；

3.5 對(duì)于斷裂的板材，必須將兩部分的斷裂面打磨平整之后，再用本產(chǎn)品進(jìn)行修補(bǔ)，以增強(qiáng)板材的結(jié)構(gòu)。

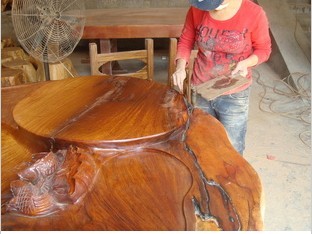

3.6 常溫下初步固化后，可投入下道工序進(jìn)行研磨和拋光。也可將板材加熱到60℃， 3～4小時(shí)后可進(jìn)行下道工序。

4. 1 3kg為一組。

4. 2 它應(yīng)貯存在的干燥、陰涼、通風(fēng)處，避陽(yáng)光直射并遠(yuǎn)離熱源，在此條件下，原裝未開(kāi)封的產(chǎn)品自生產(chǎn)日期算起其有效貯存期為一年。

4. 3 本品為無(wú)溶劑膠，按非危險(xiǎn)品儲(chǔ)存和運(yùn)輸。

5 注意

5.1 施工時(shí)請(qǐng)帶防護(hù)手套；

5.2 只有保證正確的混合比例，才能獲得理想的機(jī)械和化學(xué)性能，不正確的混合比例會(huì)導(dǎo)致不理想的固化效果；

5.3 粘接表面在施工前必須進(jìn)行清洗，表面光滑時(shí)應(yīng)進(jìn)行打磨打毛處理，以免影響粘接強(qiáng)度；

5.4 施工溫度不能低于5℃，冬天適當(dāng)加熱可加快固化速度和提高粘接強(qiáng)度；

5.5 調(diào)膠量不宜過(guò)多，要在可工作時(shí)間內(nèi)完成施工；調(diào)膠量越多，溫度越高，可使用時(shí)間越短，反之可使用時(shí)間越長(zhǎng)；

5.6 膠出現(xiàn)過(guò)于粘稠或者凝膠現(xiàn)象，請(qǐng)停止使用；

5.7 膠接部位溢出的膠料在沒(méi)固化前可用小刮子去除并用布蘸少量酒精或丙酮進(jìn)行清洗；

5.8 沒(méi)有混合的膠料請(qǐng)分別使用不同的工具和容器；混合后的剩余膠液勿放回原包裝；切勿將A、B組份蓋子混蓋，切勿入口；

5.9 膠業(yè)一旦固化，不能被溶解或者移動(dòng)，除非使用機(jī)械力或高溫分解(>200℃)；

5.10 正確操作使用本產(chǎn)品，固化后固化物對(duì)身體無(wú)害。

5.11 處理過(guò)的石材表面會(huì)有不同程度的加深。

5.12 次使用時(shí)，請(qǐng)嚴(yán)格遵照本使用方法和注意事項(xiàng)，先配小樣做試驗(yàn)，試驗(yàn)合格后方可使用。
