環(huán)氧樹脂膠是指由環(huán)氧樹脂為主要原料的一系列膠粘劑，它們和基材具有良好的膠接強(qiáng)度，耐腐蝕性和介質(zhì)性表現(xiàn)良好。當(dāng)然這里指的環(huán)氧樹脂膠其實細(xì)分的種類也有很多，比如：雙酚A型環(huán)氧、雙酚F型環(huán)氧、脂肪族環(huán)氧、脂環(huán)族環(huán)氧、海因環(huán)氧、聚氨酯改性環(huán)氧、有機(jī)硅改性環(huán)氧等等。今天我們在這里主要講講：雙酚A型環(huán)氧樹脂或者其他材料改性過的雙酚A環(huán)氧樹脂這個類型的膠粘劑。
眾所周知，一般的液體粘度都是高溫下粘度低，低溫下粘度增高，甚至?xí)霈F(xiàn)結(jié)成固體的現(xiàn)象。那么在材料屆也是一樣，尤其是純度越高的液體材料就越會出現(xiàn)結(jié)晶等這些性狀。
我們就從世林膠業(yè)生產(chǎn)的環(huán)氧樹脂膠談起吧！為了好歸類，我們暫時將其分為兩大類：一、單組份的環(huán)氧樹脂膠，二、雙組份的環(huán)氧樹脂膠。
單組份環(huán)氧樹脂膠
1.膠水粘度增長較大，比如SL3223的粘度在25℃時為10000mpa.s，在15℃下再測量時粘度即增長到85000mpa.s，10℃時粘度會增長到150000mpa.s以上。同理SL3352和SL3354這兩款產(chǎn)品也是一樣，粘度也會有不同情況的增長。
所以冬季我們在使用這種類型的膠時可以按如下條件操作：
1）有空調(diào)可以恒溫的房間的：將膠水和涂裝的設(shè)備及零件都放入空調(diào)房將溫度升高到25℃，調(diào)節(jié)16小時后即可攪拌膠水，其可恢復(fù)到膠水的初始粘度等狀態(tài)，方便使用。
2）沒有空調(diào)但有加熱設(shè)備的：則應(yīng)該將膠水事先加熱到40-60℃保溫0.5h，使其粘度降低到合適粘度，并攪拌均勻即可。零件如果允許也可以提前加熱到60-80℃，涂膠前即可保持零件和膠水有較好的浸潤，有利于涂膠和提高膠接強(qiáng)度。
3）如果沒有空調(diào)也沒有加熱設(shè)備的：SL3352和SL3354在電子線路板等產(chǎn)品上可能涂刷起來比較困難，膠層也會因為粘度的增長而增厚，造成過量或浪費。而SL3223干磨片膠則由于粘度增長后，和碳化硅等填料的相容性會變差，表面氣泡會增加，添加耐磨材料的添加量會減少。
雙組份環(huán)氧樹脂膠
世林的雙組份環(huán)氧樹脂膠可以區(qū)分為：透明型和非透明型，一般透明型的，多是不含油填料的類型的產(chǎn)品，它們純度較高，我們一般認(rèn)為這種透明型的產(chǎn)品一般在10-15℃時有比較明顯的潔晶（凝固）的現(xiàn)象。而非透明型，多為含有各種填料，這種膠粘劑相對來說結(jié)晶點適當(dāng)?shù)囊鸵恍话?-10℃左右比較常出現(xiàn)結(jié)晶現(xiàn)象。也有一些在0℃以下也不會出現(xiàn)。這些區(qū)別和產(chǎn)品的雜化程度相關(guān)。我們舉例說明幾款典型的產(chǎn)品：
透明型環(huán)氧樹脂膠
世林的典型代表性產(chǎn)品有：
石材膠中的：SL3214、SL3216、SL3218、SL3210、SL3206、SL3205等
木材膠中的：SL3601、SL3601K、SL3602、SL3603等
其它透明的產(chǎn)品有：SL3304、SL3305、SL3323、SL3015(透明色）等
對于這類型的產(chǎn)品，建議在15℃左右時，先提前打開瓶蓋或桶蓋觀察顏色有無變化：
如果沒有任何變化證明產(chǎn)品還沒有開始結(jié)晶，即可直接使用。
如果已經(jīng)開始出現(xiàn)發(fā)白膠液變模糊等現(xiàn)象，建議將膠水采用間接加熱的辦法，例如：水浴加熱、烘箱加熱等辦法將膠水溫度提升到50-60℃左右，保溫30min以上，再將其攪拌均勻即可恢復(fù)正常狀態(tài)。
如果膠水已經(jīng)結(jié)塊變硬，則應(yīng)該采用間接加熱的辦法，使膠水在50-60℃下保溫更長時間，使其完全溶解成液體后，再攪拌均勻方可使用。
使用時也要注意保持室溫或產(chǎn)品或設(shè)備的溫度，不宜低于10℃，環(huán)氧樹脂膠隨溫度的升高而加快固化速度，反之溫度越低越難以固化，需要延長固化時間。而具體的加溫的辦法很多：比如石材行業(yè)多用火焰槍多次加熱石板，使其受熱均勻。木材行業(yè)用烤爐或者火爐間接加熱涂膠面。某些工廠有大型烘箱也可采用烘箱、烘道等加熱固化，如果條件允許有空調(diào)或暖氣的單位可以采用空調(diào)或暖氣保持涂膠房間的溫度在20℃以上，也能使膠水有效固化。
如果一定沒有這些條件，那么膠水的固化情況會變得十分糟糕，15℃時，固化時間可能需要72h，10℃時膠水固化度不好，可能只有原來強(qiáng)度的30%甚至更低，而且這時的固化時間可能需要1周以上的時間。如果溫度低于5℃甚至?xí)霈F(xiàn)不固化的現(xiàn)象。所以為了保障膠水和產(chǎn)品的質(zhì)量建議務(wù)必在冬季采用加熱固化的辦法。
非透明的環(huán)氧樹脂膠
這里較為常見的有用于電器產(chǎn)品絕緣灌封的：SL3019、SL3012、SL3015等等，用于結(jié)構(gòu)膠接的SL3302、SL3334、SL3336等等。

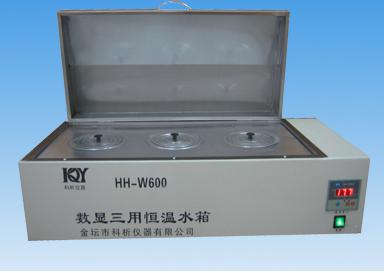

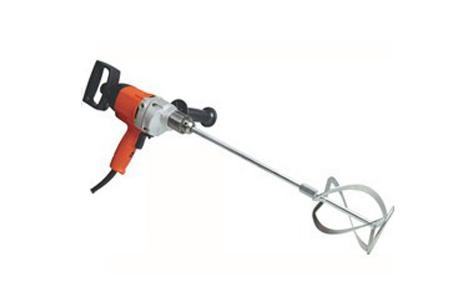

一般來說，灌封膠里由于添加有絕緣性較好的填料諸如：石英粉等等，原來的膠水的流動性一般較好，純度相對較高，所以相對容易結(jié)晶，如果長期貯存在倉庫，它們會出現(xiàn)沉淀、結(jié)晶等現(xiàn)象，嚴(yán)重的膠層變得堅硬無比，那么在使用這種類型的產(chǎn)品時一定需要事先加熱到60-80℃，并且用電動攪拌器攪拌均勻才行。有條件的企業(yè)可以購買一種水浴恒溫箱，這種水浴箱可自動加熱保溫，更有條件的企業(yè)，還可以購買帶有震動或者可以旋轉(zhuǎn)的機(jī)器，這樣膠水在使用前可以實現(xiàn)很好的回復(fù)到內(nèi)部均勻一致。
對于結(jié)構(gòu)型膠水，如：SL3334等這一類，我們采用了不同的增韌改進(jìn)技術(shù)，使得膠水的成分組成比較復(fù)雜，相對來說并不容易結(jié)晶，但是冬季使用還是要注意調(diào)節(jié)溫度，否則也會出現(xiàn)不固化或者固化不完全的現(xiàn)象。
所以綜上來看：環(huán)氧樹脂膠粘劑的冬季使用溫度為關(guān)鍵，膠水的使用溫度和涂膠后的固化溫度都必須嚴(yán)格保障才能有利于膠水的正常使用。
世林膠業(yè)是一家專業(yè)從事工業(yè)膠黏劑的廠家，擁有自主的知識產(chǎn)權(quán)和精干的研發(fā)團(tuán)隊，自主開發(fā)研制生產(chǎn)的各類工業(yè)民用膠黏劑達(dá)100多個品種，是阿里巴巴13年誠信通的企業(yè)，擁有眾多的客戶群體以及強(qiáng)大的市場競爭優(yōu)勢。
如果你購買過，或者即將購買世林的膠粘劑產(chǎn)品不防多和我們的技術(shù)或銷售專員做詳細(xì)咨詢和溝通，這樣有利于我們幫您推薦更為合適的產(chǎn)品，我們也有詳細(xì)的操作指南給您做用膠參考。
世林膠業(yè)，您身邊穩(wěn)定的膠黏劑專家顧問，世林服務(wù)熱線：0731-28612221
